贴片晶振100MHZ 鸿星晶振型号D33B100.0000NNS

D33B100.0000NNS贴片电容图片
  • 制造商:杭州鸿星电子有限公司 [台湾鸿星电子官方网站]
  • 代理商:南京鼎魁科技有限责任公司进入【南京鼎魁官方网站]】
  • 门市:南京市中山东路110号华龙电子市场二楼39
  • 公司:南京市洪武路26号天丰大厦1601室
  • 免费样品:可提供样品或小批零订购
  • 整盘价格:请咨询客服
  • 最小采购量限制:1pcs起,量大价优。

  • 原厂型号:D33B100.0000NNS
  • 品牌/工厂:HOSONIC|台湾鸿星电子
  • 类别/系列:
  • 工作频率(Fo):100MHZ
  • 封装代号:7050
  • 规格尺寸:7mm*5mm
  • 频率精度/稳定性:±25ppm
  • 工作温度范围(TOPR):0℃~70℃ (-40℃~+85℃可选)
  • 安装方式:表面贴装/SMD/贴片
  • 存放温度(TSTG):-55℃ ~+125℃
  • 电源电压VDD:3.3V+/-10%
  • 老化(第一年):±5ppm(25℃±3℃)
  • 电流Idd:15mA Max
  • 频率范围 :70.000MHz to 125.000MHz
  • 输出对称性:5
  • 负载电容:5PF
石英晶体振荡器分非温度补偿式晶体振荡器、温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、恒温控制式晶体振荡器(OCXO)和数字化/μp补偿式晶体振荡器(DCXO/MCXO)等几种类型。其中,无温度补偿式晶体振荡器是最简单的一种,在日本工业标准(JIS)中,称其为标准封装晶体振荡器(SPXO)。现以SPXO为例,简要介绍一下石英晶体振荡器的结构与工作原理。

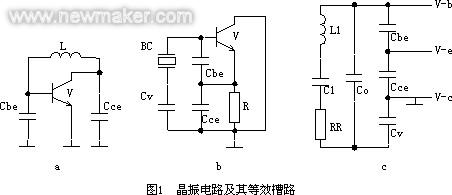

晶振一般采用如图1a的电容三端式(考毕兹) 交流等效振荡电路;实际的晶振交流等效电路如图1b,其中Cv是用来调节振荡频率,一般用变容二极管加上不同的反偏电压来实现,这也是压控作用的机理;把晶体的等效电路代替晶体后如图1c。其中Co,C1,L1,RR是晶体的等效电路。
点击浏览下一页


分析整个振荡槽路可知,利用Cv来改变频率是有限的:决定振荡频率的整个槽路电容C=Cbe,Cce,Cv三个电容串联后和Co并联再和C1串联。可以看出:C1越小,Co越大,Cv变化时对整个槽路电容的作用就越小。因而能“压控”的频率范围也越小。实际上,由于C1很小(1E-15量级),Co不能忽略(1E-12量级,几PF)。所以,Cv变大时,降低槽路频率的作用越来越小,Cv变小时,升高槽路频率的作用却越来越大。这一方面引起压控特性的非线性,压控范围越大,非线性就越厉害;另一方面,分给振荡的反馈电压(Cbe上的电压)却越来越小,最后导致停振。采用泛音次数越高的晶振,其等效电容C1就越小;因此频率的变化范围也就越小。

以上是贴片晶振100MHZ 鸿星晶振型号D33B100.0000NNS的参数与选型信息,如果您对D33B100.0000NNS的代理商资格、品牌工厂、价格、规格型号、图片有什么疑问,请台湾鸿星电子代理商南京鼎魁科技有限公司在线客服。


在百度搜索更多:贴片晶振100MHZ

与贴片晶振100MHZ 鸿星晶振型号D33B100.0000NNS相关的产品快速查找


贴片晶振100MHZ D33B100.0000 100MHZ

型号替换

如果您正在使用以下品牌的贴片晶振型号,并希望采用台湾鸿星电子晶振替代,可以选择D33B100.0000NNS。为了保障安全性,建议事先咨询南京鼎魁技术部。
